WSCEC_ZCU4EG信号采集与数据分析板卡

发布时间：2024-03-20

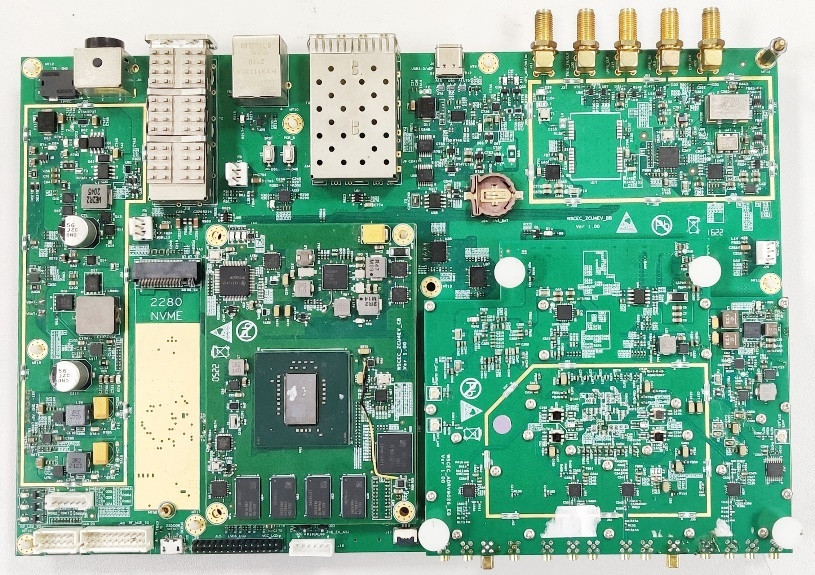

一、产品介绍及外观

    WSCEC_ZCU4EG是一款高性能、宽带、高集成的信号采集与数据分析板卡，核心为Xilinx新一代Ultrascale器件。配置有标准FMC接口，可连接各种符合 JESD204B 标准的类型AD/DA/DFE子板。



二、应用领域（Applications）
 5G 蜂窝小基站；
 大规模MIMO系统；
 软件无线电验证平台；
 相控阵雷达、电子对抗等军事领域；
 便携式测试测量等。
三、功能描述（Functional Description）
 支持SSD快速存储，最大速率4GB/s，最大支持450MHz带宽2路并行存储。
 支持40G光纤实时IQ数据推送；
 外部授时，多平台时间同步；
 FPGA功能可定制。

四 、接口描述（Interface）
 USB3.0
 1000M Ethernet
 40Gb SFP+
 LCD RGB LVDS / 3.3V GPIO
 GPS/BD Antenna
 REF CLK IN/OUT
 1PPS IN/OUT, TRIG IN/OUT
 标准FMC接口
 锂电池2线接口

五、其他参数（Others）
 工作电压：19VDC外部供电；
 含4节锂电池充放电接口，可配锂电池
 尺寸规格：280mm X 190mm；
 工作温度：-40℃---+85℃；
 散热要求：必要

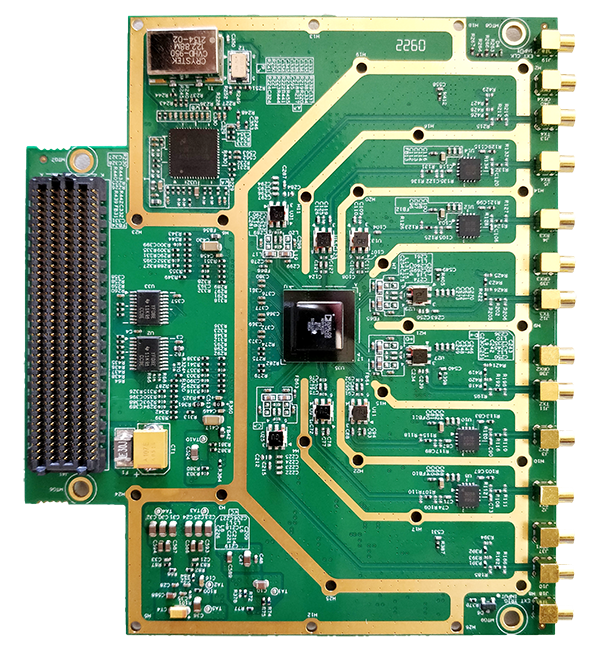

六、ADRV9026子板

    WSCEC_ADRV9026_RFMC是一款高性能、宽带、高集成的射频子板，采用标准FMC接口，板载ADI的第四代宽带RF收发器ADRV9026以及符合 JESD204B 标准的超低噪声抖动时钟芯片。ADRV9026与上一代产品ADRV9009相比，在相同功耗的条件下将集成度提高了2倍。

板卡配置：
   可调谐的频率范围：75 MHz至6GHz（取决芯片版本及巴伦的工作范围）；
   ADC 16bit & DAC 14bit;
   支持半双工/全双工，TDD/FDD模式；
   4路发射器；4路接收器；
   4路观测接收器；
   最大接收器带宽：200 MHz；
   最大发射机大信号带宽：200 MHz；
   最大发射机合成带宽：450 MHz；
   最大观测接收器带宽：450 MHz；
   支持内部高性能时钟输出或者外部参考时钟同步；
   支持外部触发信号输入；
   JESD204B数字接口。
接口描述：
   标准Vita57.1  FMC  LPC  接口
   4路信号发射接口：MMCX
   4路信号接收接口：MMCX
   4路信号观测接收接口：MMCX
   1路外部时钟输入接口：MMCX
   1路参考时钟输出接口：IPEX -4
   1路外部触发信号输入接口：MMCX
   2路外本振输入接口：IPEX -4
   电源接口：标准FMC板卡供电
