RP-Z-0A-11-S8-TG-X2信号采集板卡

发布时间：2024-03-20

一、产品介绍

        RP-Z-0A-11-S8-TG-X2 是一款面向低成本信号采集存储、录制回放市场的信号采集回放板卡。该产品采用母板+子板的设计构架。其中母版 (MB) 集成了Xilinx Zynq 7000 Soc XC7Z030，可在其上完成基础数字信号处理模块和高速SSD 硬盘读写IP的集成， 并发流盘速率可达3.2GB/s。

       母板与子板采用标准的FMC接插件连接。为适应不同应用需求， 配套了两款子板：S0和S1。其中S0 集成两片AD9361 射频捷变收发芯片； S1 集成两片AD9268 模数转换芯片和一片DAC3484数模转换芯片。子板S0 集成了GNSS 授时模块用于多机同步采集和基准时刻记录；时钟采用TCXO 和 外参考二选一的解决方案。子板S1 参考时钟均采用外参考模式。同时通过预留触发输入输出接口可轻松实现多板级联同步采集，极大地扩展使用范围。

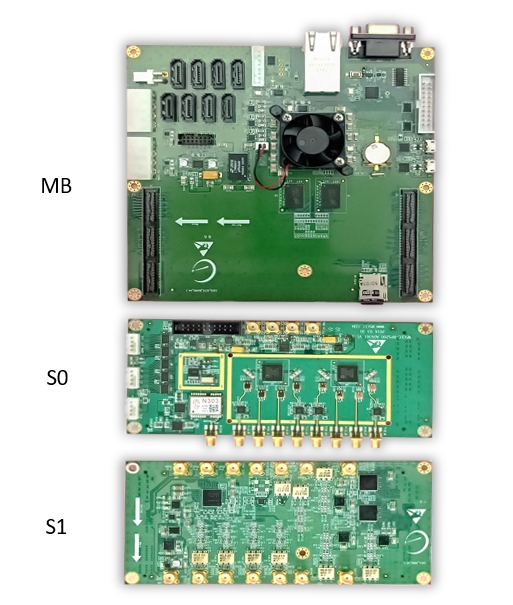

二、产品实物图

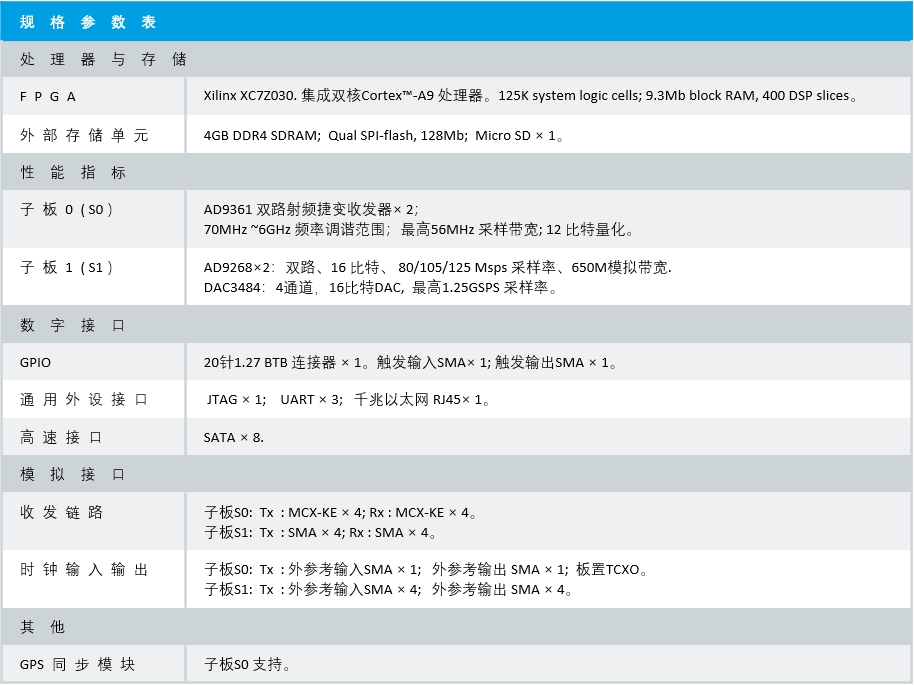

三、产品参数
