一、应用背景

    卫星导航信号被应用于诸多行业,这其中涵盖了手机、国防、工业自动化、教育和科研等领域的不同应用。

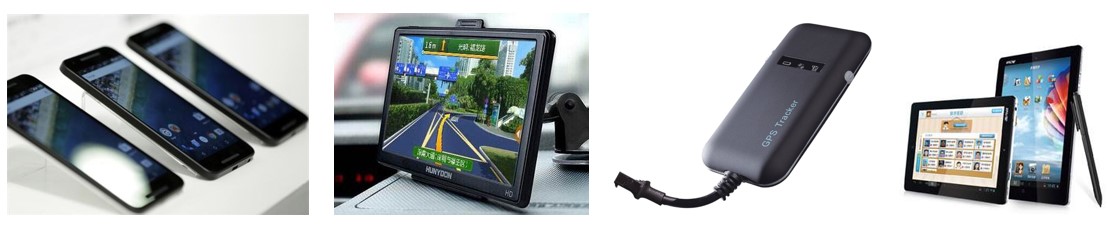

    终端设备如智能手机、平板电脑、追踪定位器、芯片模块、行车记录仪等在研发、测试以及生产的过程中,必不可少的需要进行实星信号的测试。

    由于卫星星座的运动特性,实星信号测试过程无法预测且无法重现,现场测试无法提供可靠和可重复的测试条件。
    实验室产生的导航模拟信号尽管在一些情况下有效,但无法评估及测试导航终端在真实场景下的使用性能,且其高昂的成本与使用上的不便之处,对企业来讲也是较大的负担。

二、方案简介

导航终端生产线质检系统方案
    在工厂的生产线上,各功能都将通过严格的质量检测才可出厂上市,原有检测方式的高成本与不便性亟待改善。
    本系统采用RPS200采集回放设备,可以低成本将真实信号进行采集存储,将现场测试带入实验室中,并提供实时、可靠、可重复性的测试。其在测试中的可重复、一致性、可记录动态轨迹的特性,给生产质检环节带来了可靠的新方式,并可直接获得导航终端在真实场景下的使用性能。
将RPS200采集回放系统与生产线上质检流程相结合,配合GNSS多星座接收天线、射频通道集成分配设备等,即可组成一套完备的导航功能质量检测系统。

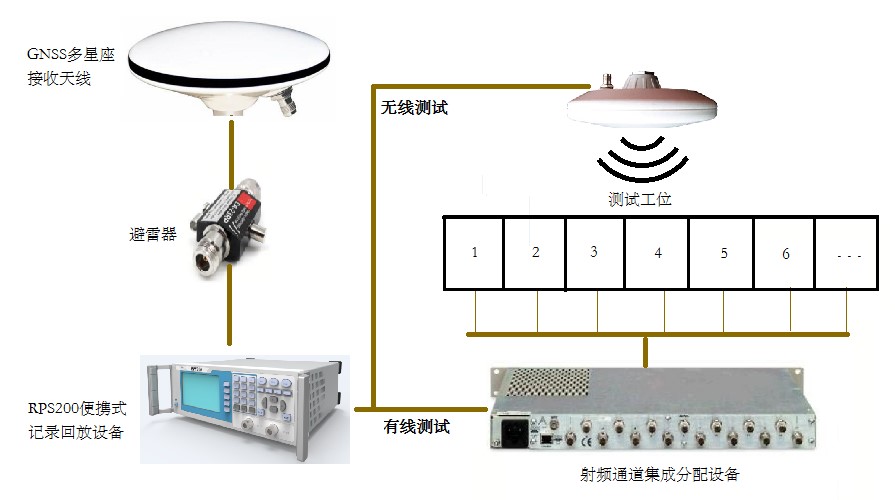

l  系统框图

三、核心产品

l  产品功能简述

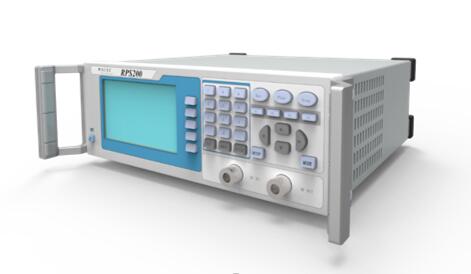

    RPS200是一种高速采集回放设备,可以采集并存储GNSS(全球导航卫星系统)卫星导航频段的电磁信号,在需要时重复回放,即可展示实际场景下GPS和北斗多星座设备的运行表现。
    本设备由厦门大学海西通信工程中心研制,已在多个领域的科研、检测中得到应用。

四、参数与优势

l  通道数:2 通道
l  支持频点:(通道频点可任意设置)
信号类型
频点
GPS
L1,L2,L5
RDSS
RNSS
B1,B2,B3
Galileo
E1, E5a/b,E6
GLONASS
L1,L2,L3
QZSS
L1,L2

•       支持GPS、BDS、GLONASS、GALILEO
•       支持最大40MHz采样带宽
•       支持4、8、16比特采样位宽
•       支持辅助信息(如RTK串口数据)同步采集与回放
•       具有触发输入与输出功能,能够实现多台设备的同步采集与回放
•       支持数据文件的导入与导出,方便进行数据分析
•       具有远程控制功能,便于系统集成
•       支持最大8TB的数据存储
•       简单方便的一键式操作
•       具有频谱检查功能
•       量化比特位数:4bit, 8bit, 12bit(同时支持)
•       SSD存储容量:500GB、1TB、2TB(可选配置)
•       输出功率可调范围:40dB,0.5dB步进
•       每通道有效带宽:20MHz,最大40MHz
•       TCXO:40MHz,±0.5ppm


五、产品RPS200

l  产品参数
参数
指标
最小值
典型值
最大值
备注
每通道带宽
20MHz
40MHz
采样率
31Msps
50Msps
基带采样率
采样位宽
4Bit
8bit
12bit
信号输入功率
-70dBm
信号输出功率
-140dBm
-40dBm
信号功率调整步进
0.5dB
信号功率稳定度
±0.5dB
磁盘存储空间
500G
2TB
每通道
磁盘存储速率
62MB/s
200MB/s
每通道
存储时长
4h
16h
由磁盘容量、采集位宽、采样率决定
整机功耗
15W
20W

l  产品特性
关键特性(Key Features
•       天线接口馈电:+5VDC
•       最大功耗:不大于20W
•       内置锂电池:最大功耗下工作不小于90分钟
•       外部电源:5VDC~60VDC,建议选用标准电源适配器
•       尺寸:宽300×高110×深290 mm(不含把手、脚垫)
•       重量:5kg
•       量化比特位数 :
RPS200便携式采集回放设备支持不同的量化比特位数。4比特量化位数常用于民用终端测试,8比特量化位数常用于RTK及数据分析中测试,12比特量化位数常用于抗干扰测试。信号的数据量与量化比特位数成正比例关系,8比特模式的数据存储量是4比特模式的2倍,相对应的存储时长减小一半。
•       辅助信息(如RTK串口数据)的同步采集与回放 :
PS200便携式采集回放设备提供了可以同步采集、存储和回放的NMEA辅助信息的功能,此功能常用于同步采集RTK接收机(或者其它导航接收机)输出的定位信息,便于用户进行性能测试与轨迹比对。此功能将与RPS200便携式采集回放设备测评软件配合使用。

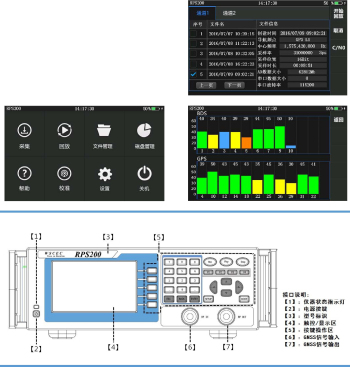

•       RPS200 配备了 5 寸触摸屏,并提供了友好的人机界面,配合前端面板的键盘操作,使得户外的数据采集作业更加简便快捷。

优势详解:
u  采集和回放过程可实时显示并记录仪器工作日志。
u  支持辅助信息(如 RTK 串口数据)的同步采集与回放。
u  可配合 RTK 标准参考接收机机进行普通接收机的性能测试。
u  硬盘可与机体断电插拔分离,并配备 PC 端专用磁盘分析软件,方便进行数据高速处理。

六、案例分享

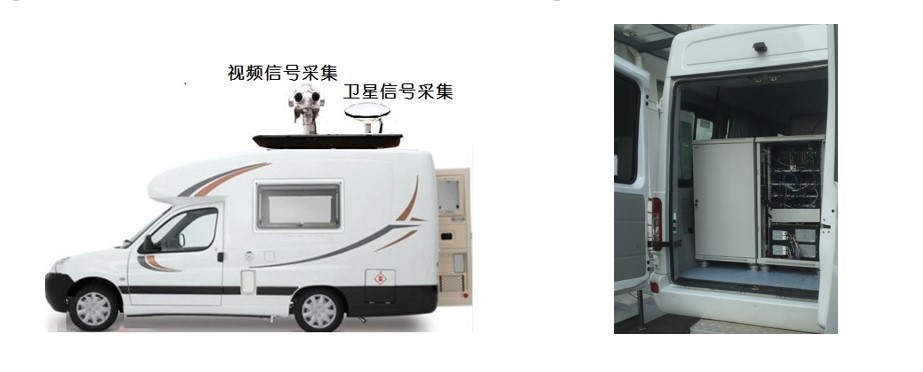

    可搭配集成视频采集系统进行同步采集。直观地将位置与测试性能进行对比。这对于在隧道之内和之外,以及在卫星接收不良区域评估导航系统特别有用,方便进行精确对比和分析。
