R-ZU-0A-10-S1F4-TG-X1信号采集板卡

发布时间：2022-03-03

一、产品概述
    R-ZU-0A-10-S1F4-TG-X1 信号采集板卡集成了Xilinx 16nm 工艺的 Zynq UltraScale+ MPSoC  以及ADI AD926x 序列模数转换芯片，主要面向实时高速信号处理和存储的使用场景。 其中Xilinx FPGA 芯片拥有丰富的逻辑运算单元，可以满足各种复杂的数字信号处理需求；ADI 模数转换芯片可实现高达125Msps 的采样速率，同时pin-to-pin兼容不同指标的ADC转换芯片，如AD9650、AD9251、AD9684等。
    同时板卡集成了一个QSFP+ 接口，可以用于高速实时信号传输；集成了一个标准SATA接口和一个USB 3.0 接口，可用于高速实时信号存储。
    为满足不同使用场景下对指标的差异化要求，板卡优化设计了时钟网络，使用户可以根据需求进行选择；与此同时，通过预留出合理的时钟输入输出接口和IO互联接口，用户可轻松实现板间级联和系统同步。
    此外，板块集成了恒温晶振和ublox 高精度授时模块，以满足用户多机时空协同工作的使用场景 。

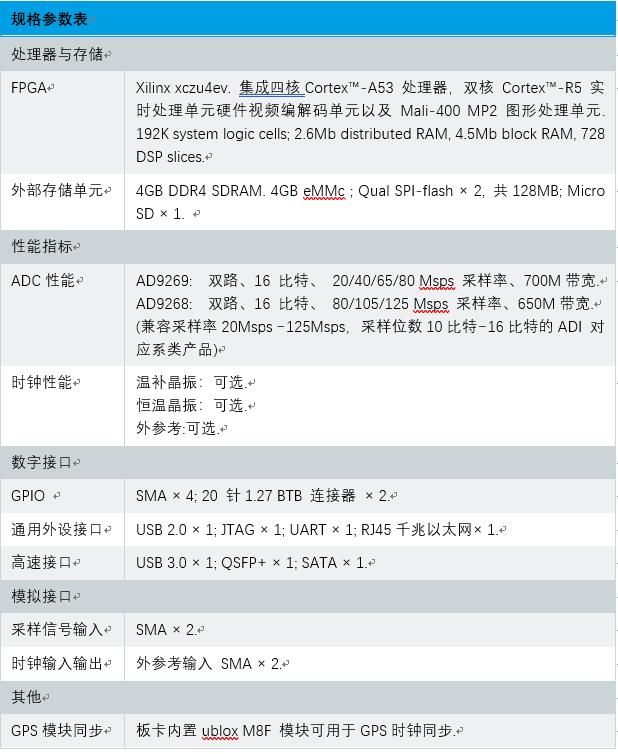

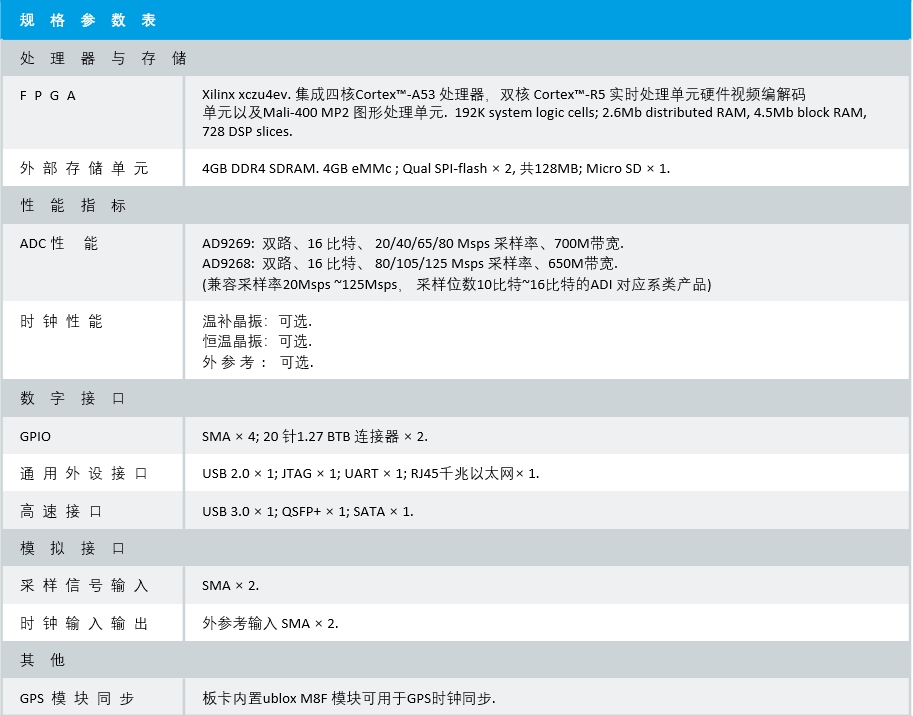

二、产品规格

三、产品应用领域
       用于实时高速信号处理和存储设备或系统集成。
四、产品图片
