便携式GNSS卫星信号采集回放仪RPS2000

发布时间:2018-06-05

产品概述
        卫星导航信号被应用于诸多行业,这其中涵盖了手机、国防、工业自动化、教育和科研等领域的不同应用。终端设备在研发、测试以及生产的过程中,必不可少的需要进行实星信号的测试。

        由于 GNSS(全球导航卫星系统)卫星星座的运动特性,实星信号测试过程无法预测且无法重现,现场测试无法提供可靠和可重复的测试条件。而实验室产生的导航模拟信号尽管在一些情况下有效,但无法评估及测试导航终端在真实场景下的使用性能。

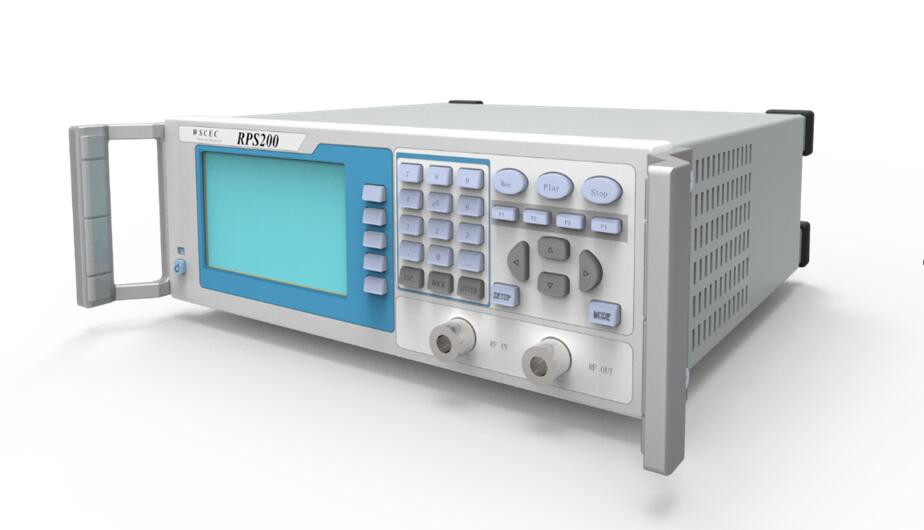

        RPS200是厦门大学海西通信工程技术中心自主研发的一款面向高校、研究所、检测中心的GNSS卫星信号射频采集回放仪。其优势在于低成本的将真实信号进行采集存储,将现场测试带入实验室中,并提供实时、可靠、可重复性的测试。

        RPS200采用双通道同步技术,可配置为RDSS、RNSS、GPS、GLONASS和GALILEO的任意两个或多个频点,记录卫星信号的同时,还可以同步记录参考接收机的定位数据,并开创性地增加了可同步产生典型干扰调制信号(如AM、FM、PSK、QAM 等)的功能,与回放信号混合输出,方便抗干扰测试。
        RPS200配备了5寸触屏和快捷按键,操作方便,可用于对现实信号的复现与重复性的测试,以及多星座接收机的实星信号路测、性能比对、抗干扰测试、问题查找。可节约生产研发成本,提高研发、测试效率。

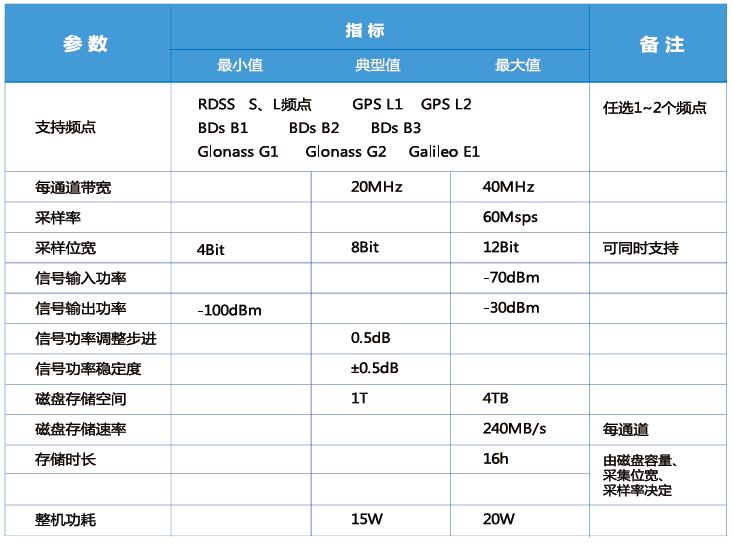

性能指标

应用案例:工厂质检系统

        在工厂的生产线上,各功能都将通过严格的质量检测才可出厂上市,原有检测方式的高成本与不便性亟待改善。
        本系统采用RPS200采集回放设备,可以低成本将真实信号进行采集存储,将现场测试带入实验室中,并提供实时、可靠、可重复性的测试。其在测试中的可重复、一致性、可记录动态轨迹的特性,给生产质检环节带来了可靠的新方式,并可直接获得导航终端在真实场景下的使用性能。

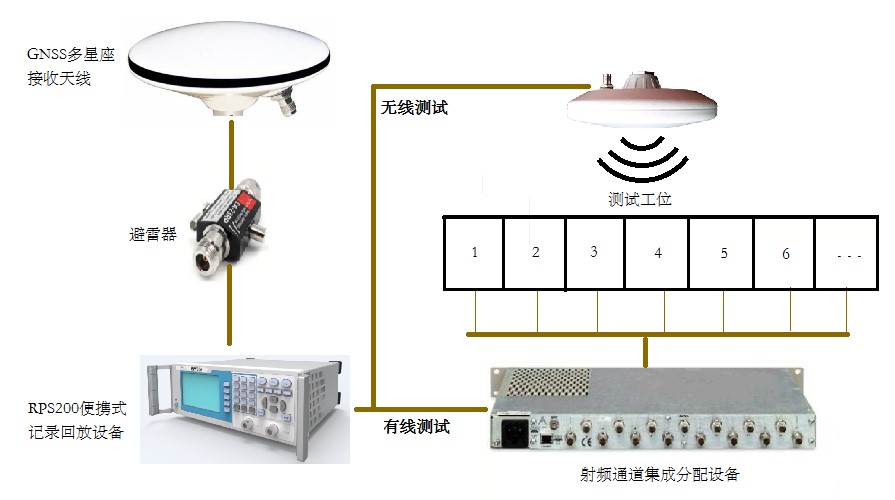

        将RPS200采集回放系统与生产线上质检流程相结合,配合GNSS多星座接收天线、射频通道集成分配设备等,即可组成一套完备的导航功能质量检测系统。
