实验箱简介
高级软件无线电开发板

产品型号:WS-SDRBRD-002

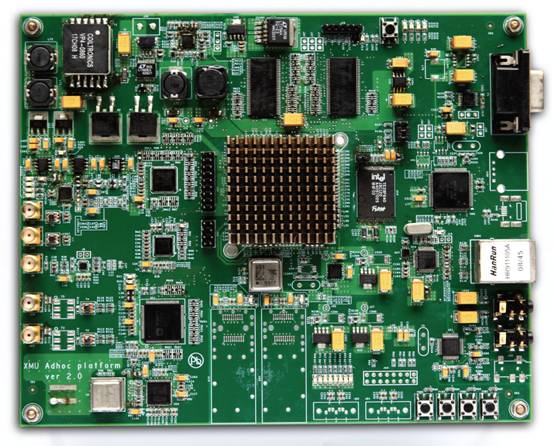

平台简介:
基于嵌入式系统的SDR开发平台,平台采用Virtex-4 FX FPGA,内部带有2个PowerPC核,拥有多达 128个的 XtremeDSP Slice,其中每一个都具有以 500 MHz 的频率工作的能力, 4个10/100/1000 Ethernet MAC块,16对RocketIO高速串行收发总线,是实现平台级通信系统的最佳选择。

硬件介绍:
硬件配置
★ FPGA:
       Xilinx公司的Virtex-4 FX系列的XC4FX60-FF672器件含有众多的资源:
       ·56880个逻辑单元    ·395Kbit的分布式RAM
       ·232块18Kb的Block RAM(共4176Kbit)
       ·12个DCMs,8个PMCDs
       ·128个XtremeDSP单元(每个DSP单元包含一个18*18乘法器,一个加
           法器和一个累加器)
       ·12个DCM  ·8个PCMDS
       ·2个PowerPC405处理器  ·4个以太网控制器
       ·16组RocketIO
       ·11个I/O Bank,352个I/O,支持多种电平模式,如LVDS、SSTL、
           LVCMOS、PCI,并且可实现数字控制I/O口终端电阻
★ AD/DA模块:
       ☆ AD模块
       ·采用11位150MSPS的ADC数据转换
       ·双通道,在中频为70MHz的时候,SNR可以达到65.7dBc,SFDR可以
          达到84dBc
       ·内置有自已的时钟分频器,分频比可以为1-8
       ·输入的中频最高可以达到450MHz
       ☆ DA模块
       ·采用11位800 MSPS的采样速率
       ·低功耗、精细复数数控振荡器允许在数模转换器带宽的任何位置设置
           载波,而功耗增加<300 mW
       ·辅助数模转换器允许I/Q增益匹配和失调控制
       ·包括可编程I/Q相位补偿 ·内部数字上变频能力
       ·具有多芯片同步接口       ·高性能、低噪声锁相环时钟乘法器
       ·具有数字反正弦滤波器
       ☆ 存储单元
       ·Nor Flash 8M     ·DDR SDRAM 64M
       ☆ 外围接口
       ·RS-232 ·100M以太网口
       ·USB2.0 ·音频输入输出
       ·2个高速SFP光通信接口 ·2个SATA接口
       ·LED      ·按键
